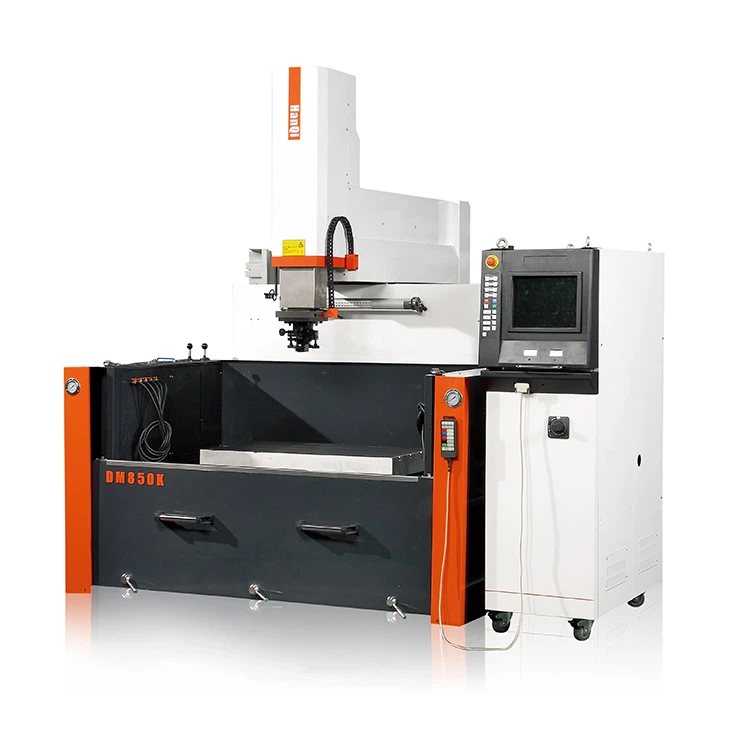

دستگاه سرو EDM کاملاً CNC تک سر با دقت بالا با میز کار ثابت

1. ساختار ثابت میز کار برای پردازش قالب های بزرگ قطعه کار مناسب است.

2. پایگاه داده پردازش پیشرفته، به سادگی "مواد پردازش، نوع، مساحت، زبری، عمق و غیره" را وارد کنید. برای دستیابی به پردازش کارآمد، کم تلفات و دقیق VDI "فولاد گرافیتی، آلومینیوم مس قرمز، فولاد آلیاژ سخت مس تنگستن" و غیره.

3. روش های ورودی برای صفحه نمایش لمسی، ماوس، صفحه کلید، و صفحه کلید کمکی.

4. سیستم را می توان از راه دور اداره کرد، به صورت رایگان ارتقا داد و کنترل کرد.

5. دقت و وضوح نمایش 0.0001mm

6. زبری سطح بهینه کمتر یا مساوی 0.1 μ M

7. حداکثر راندمان پردازش 230 میلی متر مربع / حداقل / 50 آمپر (فولاد مس). 260mm²/ Min/50A (گرافیت مس)؛

8. حداقل اتلاف الکترود کمتر یا مساوی 0.15%

1. ریخته گری HT250 با کیفیت بالا، درمان پیری، از بین بردن استرس داخلی.

2. کنترل کامل حلقه بسته سیستم عامل لینوکس، کامپیوتر بالایی و موتور سروو AC.

3. کنترل اتوبوس Ethercat، سرعت سریع، دقت کنترل بالا (از جمله درایو هر محور و تخلیه).

4. کنترل دقت و دقت نمایش مختصات هر محور 0.1 میکرومتر. کنترل حد نرم؛

5. بدون بازگشت به نقطه صفر مکانیکی خاموش کنید، پردازش را ادامه دهید.

6. کنترل خودکار بارگیری و تخلیه روغن، کنترل دمای ثابت روغن.

7. پشتیبانی از 8-axis 5-axis linkage;

8. محور X/Y/Z مجهز به ریل راهنمای خطی توپی سطح P تایوان (HIWIN) و پیچ توپ سطح C3 است.

9. پیکربندی محور X/Y/Z: سروو موتور AC پاناسونیک ژاپنی و درایور ارزش مطلق.

10. پایگاه داده پردازش خودکار شرکت ما به طور مستقل توسعه یافته است.

11. کنتاکتورها، کلیدهای محافظ و غیره همگی از اشنایدر فرانسه هستند.

12. دستگاه اطفاء حریق خودکار;

13. جبران بازگشت صفر خودکار برای محور "C".

1) رئیس در کارخانه ماشین ابزار Hanchuan در چین (1986-2005)، با تمرکز بر زمینه ماشینکاری الکتریکی برای نزدیک به 40 سال کار کرده است.

2) این شرکت در سال 2005 تأسیس شد و کارخانه آن در منطقه فناوری پیشرفته سوژو، چین، با مساحت 20000 متر مربع واقع شده است.

3) این یک شرکت با فناوری پیشرفته در استان جیانگ سو و یک شرکت تخصصی، تصفیه شده و نوآورانه در استان جیانگ سو است.

4) با بیش از 80 کارمند و نزدیک به 20 پرسنل تحقیق و توسعه، این یک شرکت تولیدی تحقیق و توسعه است.

5) سیستم مدیریت کیفیت ISO9001 را اجرا کنید و از سیستم مختصات سه کارل زایس برای آزمایش دقیق اجزای ماشین ابزار استفاده کنید.

6) در سال 2016، با شرکت الکترونیک صنعتی پکن Agie Charmilles، با مسئولیت محدود، درگیر همکاری محصول شدیم.

ماشینکاری EDM چیست؟

ماشینکاری تخلیه الکتریکی، EDM، یک فرآیند تولیدی است که در آن مواد با استفاده از یک توالی سریع تخلیه جریان الکتریکی بین الکترودهای غوطه ور در یک مایع دی الکتریک از قطعه کار خارج می شود. از این فرآیند برای تولید قطعاتی استفاده می شود که ماشینکاری آنها غیرممکن است. از آنجایی که EDM از نیروی مکانیکی برای حذف مواد استفاده نمی کند، غیر سنتی در نظر گرفته می شود.

EDM یک فرآیند فوق العاده دقیق است که برای تشکیل اشکال پیچیده و پیچیده ایده آل است و قادر به شکل دادن به فلزات سخت مانند تیتانیوم است. موادی که با استفاده از EDM شکل می گیرند باید رسانای الکتریکی باشند تا فرآیند موفقیت آمیز باشد.

الکترود قطعه کار، آند، یک دستگاه EDM به ترمینال مثبت منبع تغذیه DC وصل می شود در حالی که الکترود ابزار، کاتد، به ترمینال منفی متصل است. الکترودها در سیال دی الکتریک غوطه ور شده و توسط شکاف جرقه از هم جدا می شوند. جرقه باعث ایجاد گرمای شدید الکتروترمال در ناحیه شکاف جرقه می شود که بخش هایی از سطح قطعه کار را ذوب و تبخیر می کند، فرآیندی که به عنوان فرسایش جرقه شناخته می شود.

فرآیند ماشینکاری سیم EDM، جایگزینی برای ماشینکاری سینک EDM، بسیار شبیه یک اره نواری چوبی است که از سیم برای فرآیند برش استفاده می کند. سیم ساخته شده از مس یا برنج دارای تخلیه الکتریکی با ولتاژ بالا است که از طریق آن عبور می کند که این امکان را برای سیم فراهم می کند تا ضخامت قطعه کار را برش دهد.

سیم در ماشینکاری سیم EDM باعث ایجاد جرقه در آب دیونیزه می شود که در آن رسانایی با دقت کنترل می شود. آب مواد را خنک می کند و مواد حذف شده را با سیال دی الکتریک تمیزی که به طور مداوم به داخل فرآیند پمپ می شود تا زباله های اضافی خارج شود، شسته می شود.

دماهای شدید فرآیند EDM به سرعت مواد اضافی را با تبخیر و ذوب یا فرسایش جرقه از قطعه کار حذف می کند. فلز مذاب تا حدی حذف می شود. با برداشته شدن پتانسیل الکتریکی، کانال پلاسما دیگر پایدار نیست و در هنگام فروپاشی، فشار یا امواج ضربه ای ایجاد می کند. این ماده مذاب را تخلیه می کند و دهانه ای از مواد را تشکیل می دهد که از اطراف محل جرقه برداشته می شود.

مواد با تشکیل امواج ضربه ای حذف می شوند زیرا کانال پلاسما به دلیل قطع پتانسیل الکتریکی فرو می ریزد، جایی که ماده کار مثبت و ابزار منفی می شود. همانطور که الکترون ها به قطعه کار برخورد می کنند، دهانه ها در اثر گرما، ذوب و حذف مواد تشکیل می شوند، زیرا یون های مثبت به ابزار برخورد می کنند که منجر به سایش ابزار می شود.

ماشینکاری تخلیه الکتریکی به قدرت زیادی نیاز دارد. ژنراتورهای مورد استفاده برای فرآیند باید قادر به تامین توان لازم برای اجرای کارآمد و موفقیت آمیز فرآیند باشند. آنها مطابق با توانایی آنها در تولید پارامترهای توان فرآیند انتخاب می شوند.

ابزارهای EDM (DIE SINKER)/WIRE EDM به طور گسترده در صنایع مختلف مانند لوازم خانگی دیجیتال، خودروسازی، تجهیزات پزشکی، بسته بندی نیمه هادی، صنعت قالب، هوا فضا، صنعت آلومینیوم، وسایل حمام، تولید نظامی و غیره استفاده می شود.

سوژو HANQI CNC تجهیزات CO.٪ 2cLTD.در سال 2005، متخصص در تولید و سفارشی سازی انواع ماشین های تخلیه الکتریکی دقیق CNC (EDM) و دستگاه های برش سیم CNC EDM (WEDM) برای بیش از 30 سال تاسیس شد. ریخته‌گری‌های ماشین‌ابزار، همانند برند سوئیسی، با استفاده از دستگاه تست مختصات زایس آلمان، تحت تمام بازرسی‌های اصلی قطعات قرار گرفته‌اند و با فناوری سوئیس برای اطمینان از دقت و پایداری ماشین‌های EDM همکاری کرده‌اند. ماشین‌های CNC Hanqi (EDM/WEDM) به طور گسترده در صنایع مختلف از جمله قالب‌سازی، خودروسازی، فناوری تراشه، تجهیزات پزشکی، الکترونیک، برق، سخت‌افزار، پلاستیک و غیره استفاده می‌شوند. Hanqi CNC با چندین برند معتبر جهانی از جمله THK، Philips، Siemens، Panasonic، HIWIN، PMI، NSK، BYD، GCL، Chint، MIDEA، Mitsubishi Electric، GREE، GIANT، Zhongwang، FAGOR، FUJI، SAIC GM، CATL، Konka، Galanz، LUXXSHARE ICT، کارخانه ما دارای گواهینامه های معتبر بین المللی مربوطه مانند ISO9001، IS014001، CE، UL، ETL، و غیره است. محصولات ما مقرون به صرفه هستند و به بیش از 30 کشور و منطقه در سراسر جهان صادر شده اند. با ماشین‌ابزارهای باکیفیت و با دقت بالا (صنعت پیشرو در دقت ماشین‌کاری MS-WEDM/EDM)، ما می‌توانیم قطعات بسیار پیچیده را پردازش کنیم و مورد علاقه مشتریان کشورهای مختلف قرار گرفته‌ایم، بنابراین تعداد زیادی کالای داخلی و با کیفیت بالا را جمع‌آوری می‌کنیم. مشتریان تعاونی بلند مدت خارجی
